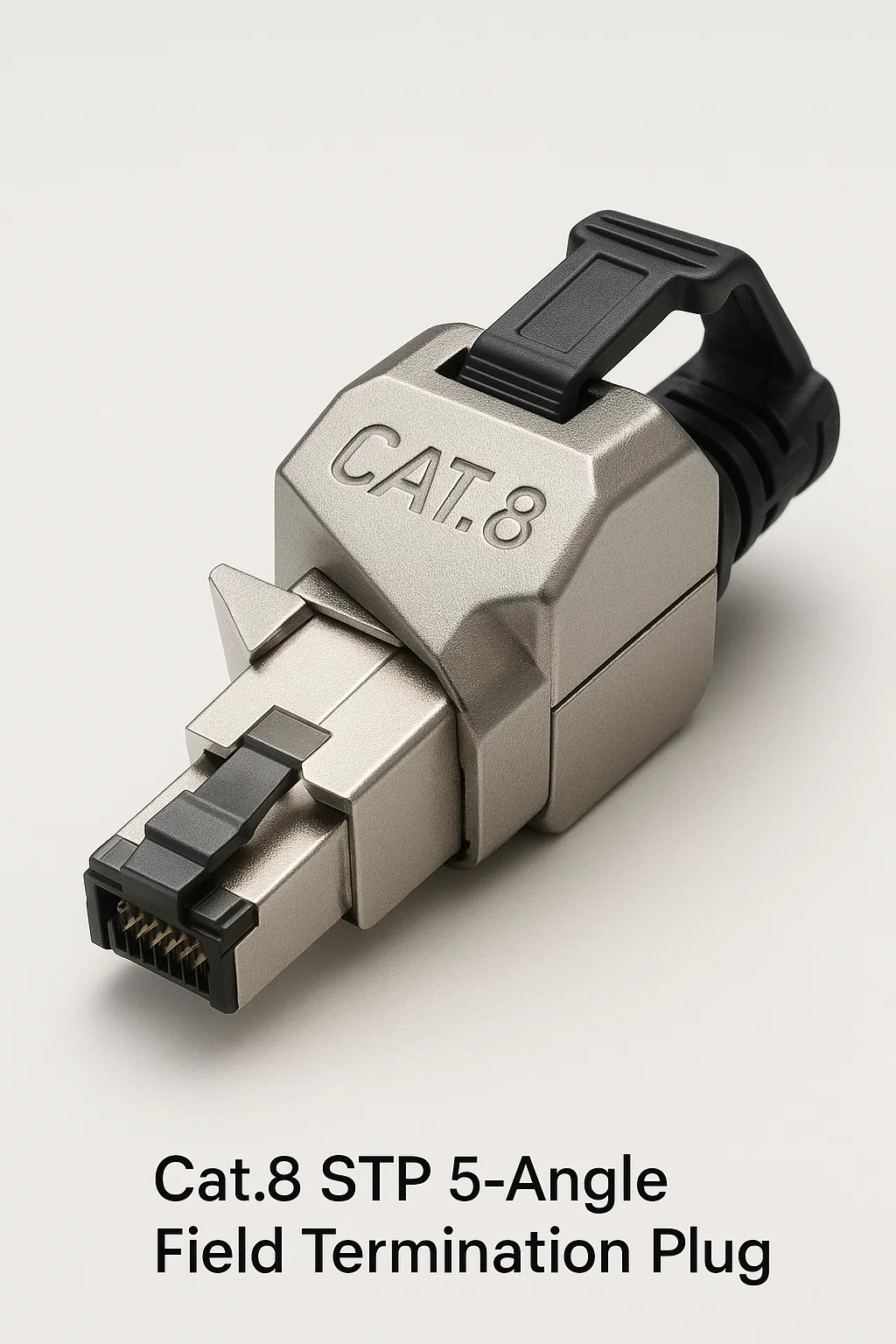

CAT.8 STP 5-угжного завора заканчивания

1. Основная цель дизайна
Оптимизация пространства: 45 ° угловые маршруты для корпуса.
Экранирование высокой плотности: комбинирует двухслойное экранирование STP (отдельная пара фольга в целом) с угловыми контактами заземления для поддержания защиты EMI.

2. Структурные особенности
Точность угловой вставки
Металлизированная вставка поворачивает сигнальные пути на 45 ° внутри, сохраняя импеданс без острых изгибов.
Усиленное облегчение напряжения
Поворотный зажим закрепляет кабель, позволяя регулировать направление ± 30 ° после установки.
Промышленная оболочка
Корпус сплава цинка с уплотнением IP67 (необязательно) сопротивляется воздействию, пыли и влаги.

3. Процесс прекращения
Подготовка щита
Очистите общую косичку, обрезать пару фольг, чтобы выставить 3 мм для контакта с заземляющими кольцами Plug.
Обработка дирижера
Вставьте провода в слоты IDC с ключом с <0,3 мм раскрываемой - смещение не удалось настройки 40 Гбит / с.
Заземляющая последовательность
Безопасные пары щитов на внутренние терминалы.
Сложите общую оплетку над заземленным воротником.
Ship Shut Shield Cap для покрытия 360 °.

4. Сценарии развертывания
Центры обработки обработки данных: переключатели с вертикальным укладками с вертикально сложенными портами.
Робототехника: сформулированные руки, требующие гибкости кабеля.
Военные/аэрокосмические: вибрационные корпуса с ограничениями пространства.

5. Критические преимущества
В отличие от прямых заглушек • Сохраняет 60% бокового пространства • Сокращает крутящий момент кабеля в портах
В отличие от адаптеров • Устраняет дополнительные точки соединения • Сохраняет целостность сигнала для 2000 МГц

6. Установка предупреждений
Контроль радиуса изгиба
Поддерживать диаметр кабеля ≥8x до/после пробки; резкие изгибы вызывают возврат потерь.
Заземление проверки
Периодическая непрерывность щита (максимум 0,1 Ом) - угловые конструкции рискуют зазорами.
Ограничения инструмента
Требуется низкопрофильный инструмент для удара по боковому зазору.

7. Ограничения
Нет ремонта поля: поврежденные контакты требуют полной замены заглушки.
Совместимость порта: сбой в мелководных гнездах (например, устаревшие переключатели).
Стоимость: 3 × премия над стандартными заглушками Cat.8.

8. Примечания производителя
Специализированные бренды: Siemon (360 ° Max), TE Connectivity (Industrial IQ45), Panduit (угловой витой-пары).
Избегайте общих клонов: под нобильцами не хватает внутренних внутренних средств.

Когда использовать эту пробку
