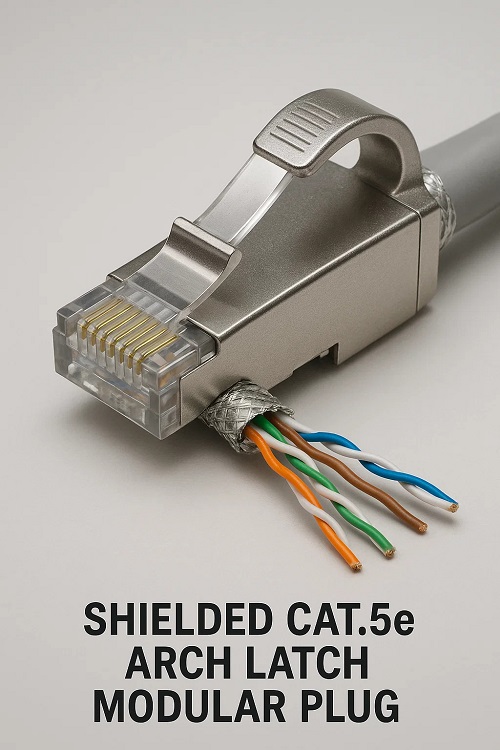

Экранированная модульная вилка с арочной защелкой Cat.5e

1. Основная цель проектирования

Физическая безопасность EMI Defense: сочетает в себе металлизированное экранирование и арочную защелку для сред с помехами и вибрацией (например, заводские цеха, медицинские лаборатории).
Заземление критично: экран должен быть соединен с корпусом вилки для отвода электромагнитных и радиочастотных помех.

2. Ключевые структурные особенности

Экранированный корпус:

Корпус из цинкового сплава или металлизированный пластик направляют помехи на землю.

Усиленная арочная защелка:

Утолщенный ребристый язычок выдерживает зацепы и повторяющиеся удары.

Интегрированное заземление:

Металлические зубья прокалывают фольгу/оплетку экрана кабеля во время обжима.

3. Рабочий процесс прекращения

Подготовка щита:

Снимите куртку, чтобы обнажить 15-мм щит; сложите тесьму/фольгу поверх куртки.

Земляная связь:

Расположите щит под металлическими зубьями зажима вилки.

Вставка провода:

Выровняйте провода согласно T568B; надавите, пока не сядете.

Обжим и замок:

Одинарное обжимное действие:

Сжимает контакты
Прикусывает щиток к корпусу
Разворачивает арочную защелку.

4. Целевые приложения

Медицинские приборы:

Блокирует электромагнитные помехи от аппаратов МРТ/УЗИ вблизи сетей.

Станочные цеха с ЧПУ:

Устойчив к шуму двигателя и физическим ударам операторов.

Театральные AV-системы:

Выживает при буксировке кабеля во время живых событий.

5. Виды сбоев и исправления

6. Критические преимущества перед неэкранированными

7. Ограничения

Зависимость от земли: требуются заземленные порты/устройства.
Возможность многократного использования: защелка ослабевает после 10 снятий.
Внимание: стандартные щипцы могут не попасть в щиток.
