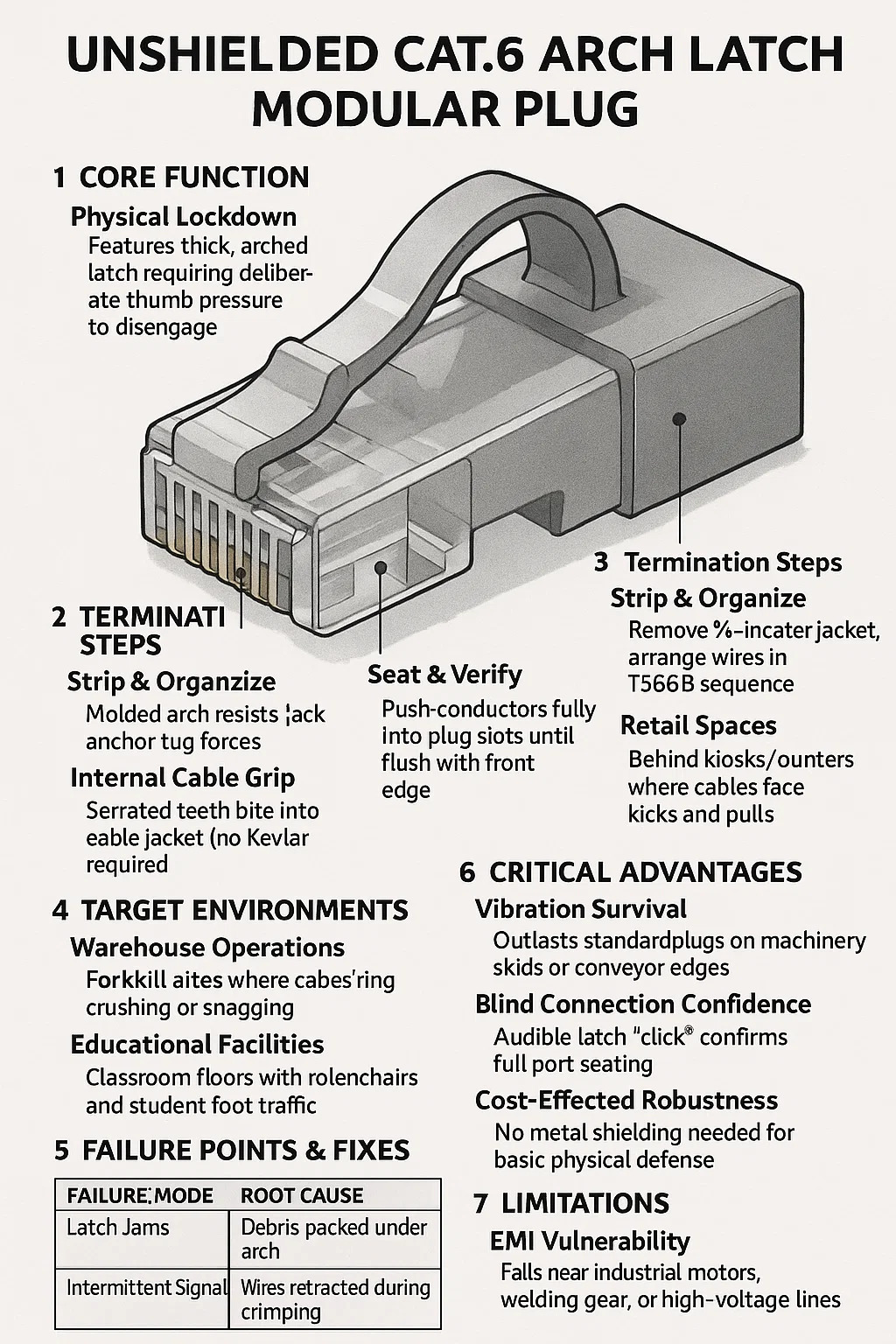

Неэкранированная модульная вилка с арочной защелкой Cat.6

1. Основная функция

Физическая блокировка: имеет толстую дугообразную защелку (ребристую или зубчатую), для открытия которой требуется намеренное нажатие большим пальцем, что предотвращает случайное отключение в зонах с интенсивным движением транспорта.
Производительность: поддерживает Ethernet 10 Гбит/с на расстоянии до 55 метров, предназначен для сред, где электромагнитные помехи незначительны, но кабели подвергаются физическому воздействию.

2. Структурная конструкция

Усиленная конструкция защелки:
Формованная арка устойчива к разрушению при ударе ногой или зацеплении; выдерживает повторяющиеся удары тележек/пешего движения.
Внутренний кабельный захват:
Зазубренные зубья вгрызаются в оболочку кабеля (кевлар не требуется), фиксируя его при тяговом усилии до 50 фунтов.
Контактная целостность:
Позолоченные контакты обеспечивают устойчивое к окислению соединение, несмотря на накопление пыли и грязи.

3. Этапы прекращения действия

Раздеть и организовать:
Снимите внешнюю оболочку толщиной ¾ дюйма; расположите провода в последовательности T568B с раскруткой <13 мм.
Разместите и проверьте:
Полностью вставьте проводники в гнезда для вилок до тех пор, пока они не будут заподлицо с передним краем.
Развертывание обжима:
Одинарное обжимное действие фиксирует провода, захватывает оболочку и переводит защелку в боевое положение.

4. Целевые среды

Складские операции:
Проходы для вилочных погрузчиков, где кабели могут быть защемлены или зацеплены.
Образовательные учреждения:
Полы в классах с креслами-качалками и пешеходным потоком учеников.
Торговые помещения:
За киосками/прилавками, где кабели сталкиваются с ударами и дерганиями.

5. Точки сбоев и исправления

Режим отказа. Основная причина. Устранение последствий на месте.
Защелка застряла. Под аркой застрял мусор. Продуйте сжатым воздухом под защелку.
Прерывистый сигнал. Провода втянуты во время обжима вилки Slice; повторно прекратить
Износ защелки Попытки вертикального расцепления Замените заглушку после 5 грубых демонтажей.

6. Критические преимущества

Устойчивость к вибрации: превосходит стандартные заглушки на полозьях машин или краях конвейера.
Уверенность в слепом подключении: звуковой щелчок защелки подтверждает полную установку порта.
Экономическая надежность: для базовой физической защиты не требуется металлическая защита.

7. Ограничения

Уязвимость к электромагнитным помехам: отказ вблизи промышленных двигателей, сварочного оборудования или высоковольтных линий.
Ограничение расстояния Cat.6: не для 10 Гбит/с на расстоянии более 55 метров.
Нет пути экранирования: невозможно модернизировать экранированные кабели без снижения производительности.
